システム構成・製品
太陽光採光システム

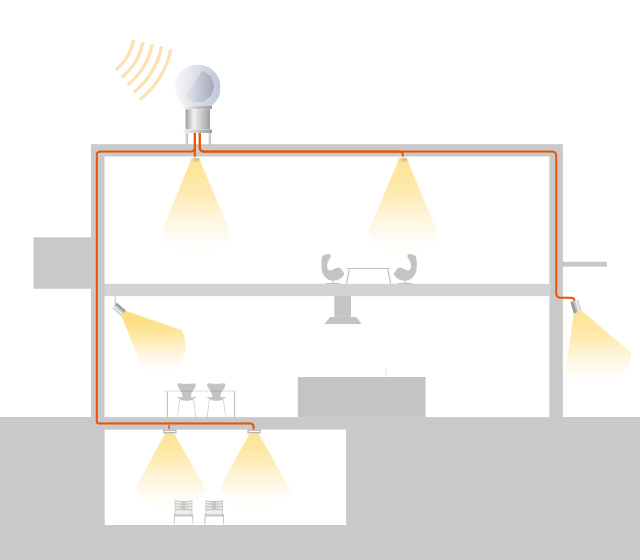

「ひまわり」の構成
太陽を追尾・就航する「集光機」
光を効率的に運ぶ「光ファイバーケーブル」
先端部の固定と安全のための「端末照明器具」
の3つの組み合わせで構成しています。
集光機
太陽を日の出から日の入りまで
追尾・集光し最大効率で光を集める
建築規模、採光面積、照射方法、照射距離など設置条件に合わせた集光機のタイプをご提案いたします。

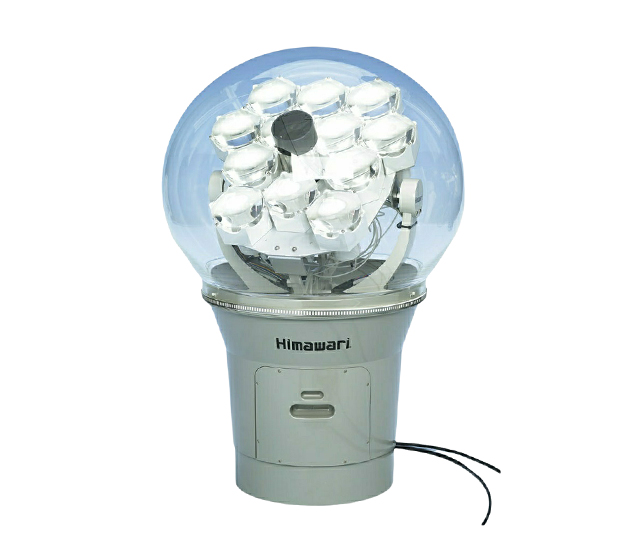

ASシリーズ（レンズ集光方式）

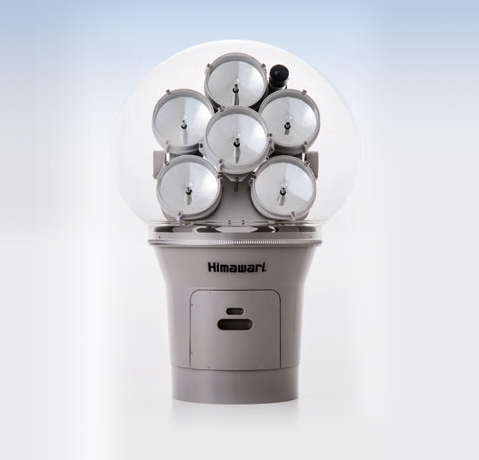

「ひまわりAS-S」集光機 （型式：XD-50S/12AS）
主に戸建住宅、マンション、小規模施設向けの集光機です。
専用6芯バンドルケーブル2本まで接続可能です。
(=端末照明器具2台)
| レンズ枚数 | 6 |
|---|---|
| レンズサイズ[mmφ] | 134 |
| 受光面積[cm²] | 864 |
| ドーム径[mmφ] | 600 |
| 高さ[mm] | 840 |
| 重量[kg] | 13 |
| ケーブル本数 | 2 |
| 全光束[lm] | 4,140（太陽直達光100,000ルクスの場合） |
| 供給電圧 | AC100V /専用太陽電池パネル (オプション) |
| 消費電力 | 2W (AC100Vの場合) |
ASシリーズ（レンズ集光方式）

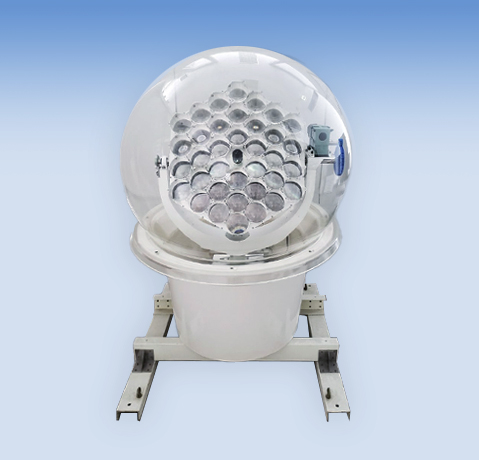

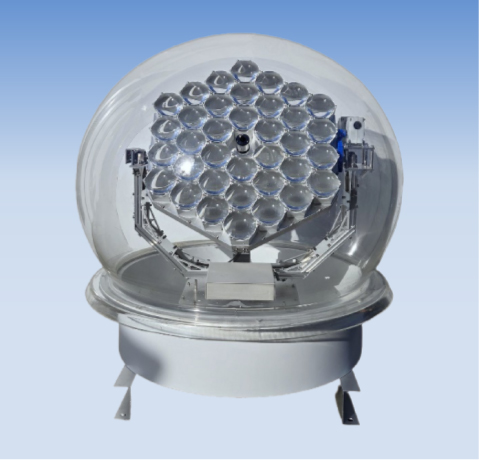

「ひまわりAS-G」集光機 （型式：XD-100S/36AS）
主に中･大規模施設向けの集光機です。
専用6芯バンドルケーブル6本まで接続可能です。
(=端末照明器具6台)
| ミラー枚数 | 36 |
|---|---|
| レンズサイズ[mmφ] | 95 |
| 受光面積[cm²] | 2,552 |
| ドーム径[mmφ] | 1,000 |
| 高さ[mm] | 1,475 |
| 重量[kg] | 88 |
| ケーブル本数 | 6 |
| 全光束[lm] | 13,500（太陽直達光100,000ルクスの場合） |
| 供給電圧 | AC100V /専用太陽電池パネル (オプション) |
| 消費電力 | 5W (AC100Vの場合) |
CAシリーズ（ミラー集光方式）
「ひまわりCA-S」集光機 （型式：XD-60S/CA S）
小型タイプ。複数台設置により中･大規模施設向けまで幅広く、ご利用頂けます。
最大専用3芯バンドルケーブル2本まで接続可能です。
(=端末照明器具2台)
| ミラー枚数 | 6 |
|---|---|
| ミラーサイズ[mmφ] | 134 |
| 受光面積[cm²] | 864 |
| ドーム径[mmφ] | 600 |
| 高さ[mm] | 840 |
| 重量[kg] | 13 |
| ケーブル本数 | 2 |
| 全光束[lm] | 4,140（太陽直達光100,000ルクスの場合） |
| 供給電圧 | AC100V /専用太陽電池パネル (パネル) |
| 消費電力 | 2W (AC100Vの場合) |
CAシリーズ（ミラー集光方式）

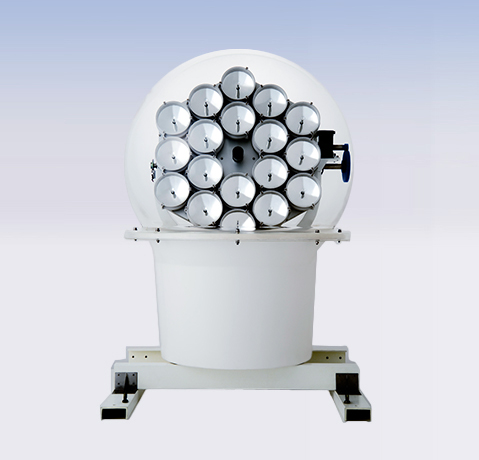

「ひまわりCA-G」集光機 （型式：XD-100S/CA G）
主に中･大規模施設向けの集光機です。
専用3芯バンドルケーブル6本まで接続可能です。
(=端末照明器具6台)
| ミラー枚数 | 18 |
|---|---|
| ミラーサイズ[mmφ] | 134 |
| 受光面積[cm²] | 2,538 |
| ドーム径[mmφ] | 1,000 |
| 高さ[mm] | 1,475 |
| 重量[kg] | 88 |
| ケーブル本数 | 6 |
| 全光束[lm] | 12,420（太陽直達光100,000ルクスの場合） |
| 供給電圧 | AC100V /専用太陽電池パネル (オプション) |
| 消費電力 | 5W (AC100Vの場合) |
太陽の光で空間を演出する
照射器具をご用意しています。

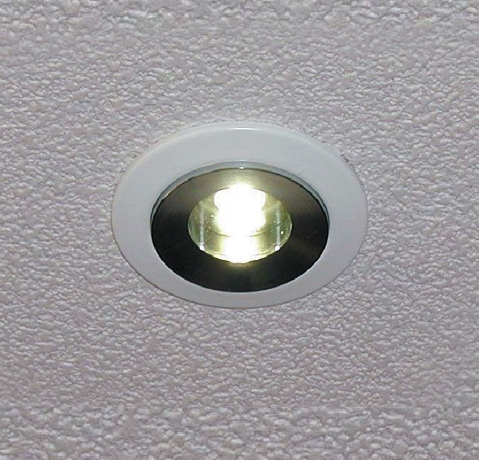

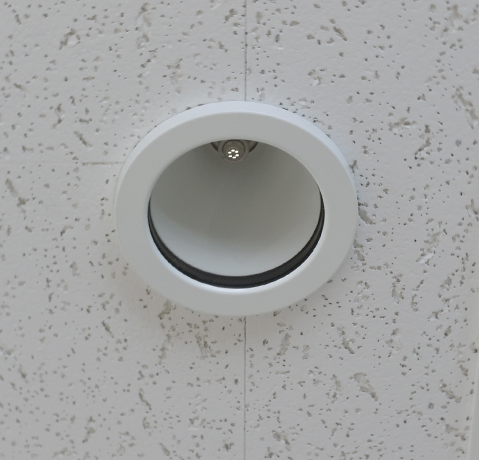

ダウンライトND型(室内用)
取付け可能天井懐寸法：250mm以上
拡散タイプもご用意しております。
| カラー | ホワイト(枠)+クローム |
|---|---|
| サイズ | W85mm×H73mm |
| 天井開口寸法 | Φ75 |
ダウンライトNA型(室内用)
取り付け可能天井懐寸法：300mm以上
取付天井厚：5mm～27mm
凸レンズを取付け照射径を調節できるレンズ集光タイプもご用意しております。
拡散タイプもご用意しております。
| カラー | ホワイト |
|---|---|
| サイズ | W130mm×H90mm |
| 天井開口寸法 | Φ100 |

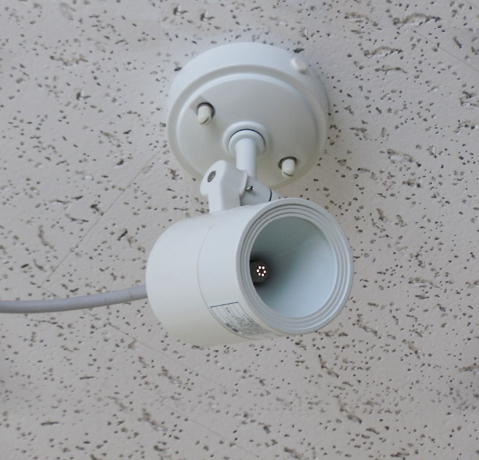

スポットライト(室内･屋外用)
天井懐がとれない場所でも取付可能な露出型照明器具です。
照射する方向を手動で任意に変えることが出来ます。
拡散タイプ、屋外用防雨タイプもご用意しております。
| カラー | ホワイト |
|---|---|
| サイズ | W94mm×H167mm |

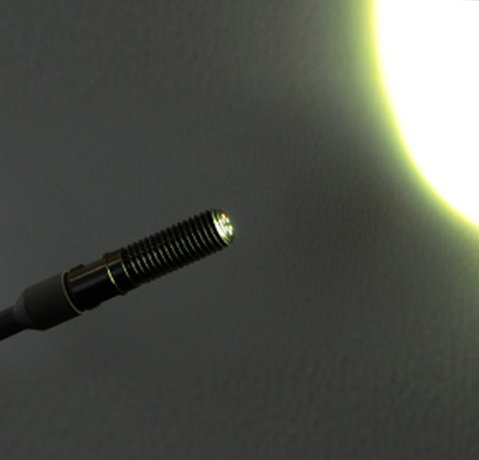

高純度の石英ガラスファイバーにより、
長距離の光の伝送が可能です。
ひまわり専用光ファイバーケーブル
建物を自由に運ぶ、長距離の伝送も可能な高純度石英ガラス製ファイバーケーブル
レンズ集光方式、カセグレン･ミラー集光方式に合せたひまわり専用の石英ガラス製光ファイバーケーブルとなります。
コア径φ1mmの芯線を束ねたバンドル型ファイバーケーブル
ファイバーの長さが30ｍ以下は定尺ファイバー、
30m以上は特注ファイバーとなります。
「ひまわり」はオプションで

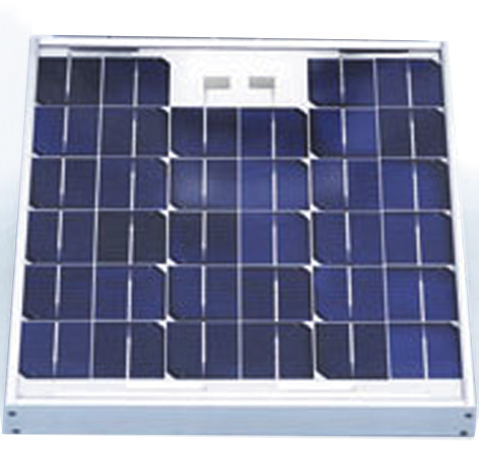

専用の太陽電池パネルもご用意しています。
「ひまわり」はオプションで専用の太陽電池パネルもご用意しています。太陽電池駆動で電気代ゼロとなります。
- 集光機 / 建築規模、採光面積、照射方法、照射距離など設置条件に合わせた集光機のタイプをご提案いたします。
- 照明器具 / 演出方法、天井仕様、屋外用など目的･条件に合わせて、各種端末照明器具をご用意しています。
- 特注デザインをご希望の方は、別途ご相談ください。
- 光ファイバーケーブル / レンズ集光方式、カセグレン･ミラー集光方式に合せたひまわり専用の石英ガラス製光ファイバーケーブルとなります。
